碳纳米管
碳纳米管是一种石墨化结构的碳材料，自身具有优良的导电性能，同时由于其脱嵌锂时深度小、行程短，作为负极材料在大倍率充放电时极化作用较小，可提高电池的大倍率充放电性能。
然而，碳纳米管直接作为锂电池负极材料时，会存在不可逆容量高、电压滞后及放电平台不明显等问题。如Ng等采用简单的过滤制备了单壁碳纳米管，将其直接作为负极材料，其首次放电容量为1700mAh/g，可逆容量仅为400mAh/g。
碳纳米管在负极中的另一个应用是与其他负极材料(石墨类、钛酸锂、锡基、硅基等)复合，利用其独特的中空结构、高导电性及大比表面积等优点作为载体改善其他负极材料的电性能。
如郭等采用化学气相沉积法，在膨胀石墨的孔洞中原位生长碳纳米管，合成了膨胀石墨/碳纳米管复合材料，其首次可逆容量为443mAh/g，以1C倍率充放电循环50次后，可逆容量仍可达到259mAh/g。碳纳米管的中空结构及膨胀石墨的孔洞，提供了大量的锂活性位，而且这种结构能缓冲材料在充放电过程中产生的体积效应。
石墨烯
2004年英国Manchester大学研究者首次发现石墨烯材料，并获得诺贝尔奖。石墨烯是一种由碳六元环形成的新型碳材料,具有很多优异的性能，如大比表面(约2600m2g-1)、高导热系数(约5300Wm-1K-1)、高电子导电性(电子迁移率为15000cm2V-1s-1)和良好的机械性能，被作为锂离子电池材料而备受关注。
石墨烯直接作为锂电池负极材料时，具有非常可观的电化学性能。试验室曾采用水合肼作为还原剂、制备了丛林形貌的石墨烯片，其兼具硬碳和软碳特性，且在高于0.5V电压区间，表现出电容器的特性。

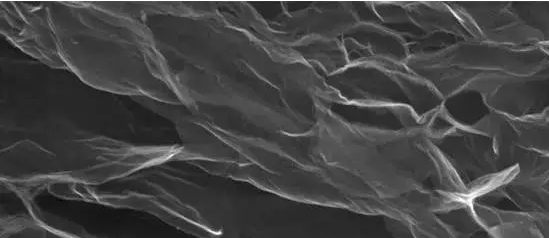

图2石墨烯负极材料
石墨烯负极材料在1C放电倍率下,首次可逆容量为650mAh/g，100次充放电循环后容量仍可达到460mAh/g。石墨烯还可作为导电剂，与其他负极材料复合，提高负极材料的电化学性能。
如Zai等采用超声分散法制备了Fe3O4/石墨烯复合材料，在200mA/g的电流密度下放电，经过50次循环后，容量为1235mAh/g；在5000和10000mA/g电流密度下放电，经过700次循环后，容量分别能达到450mAh/g和315mAh/g，表现出较高的容量和良好的循环性能。
钛酸锂
尖晶石型钛酸锂被作为一种备受关注的负极材料，因具有如下优点：
1)钛酸锂在脱嵌锂前后几乎“零应变(脱嵌锂前后晶胞参数”a从0.836nm仅变为0.837nm)；
2)嵌锂电位较高(1.55V)，避免“锂枝晶”产生，安全性较高；
3)具有很平坦的电压平台；
4)化学扩散系数和库伦效率高。
钛酸锂的诸多优点决定了其具有优异的循环性能和较高的安全性，然而，其导电性不高、大电流充放电时容量衰减严重，通常采用表面改性或掺杂来提高其电导率。
如肖等以Mg(NO3)2为镁源，通过固相法制备了Mg2+掺杂的钛酸锂，表明掺杂Mg2+并没有破坏钛酸锂的尖晶石晶体结构，且掺杂后材料的分散性更佳，其在10C放电倍率下的比容量可达到83.8mAh/g，是未掺杂材料的2.2倍，且经过10次充放电循环后容量无明显衰减，经交流阻抗测试表明，掺杂后材料的电荷转移电阻明显降低。
Zheng等通过高温固相法，分别采用Li2CO3和柠檬酸锂作为锂源，制备了纯相的钛酸锂和碳包覆的钛酸锂。

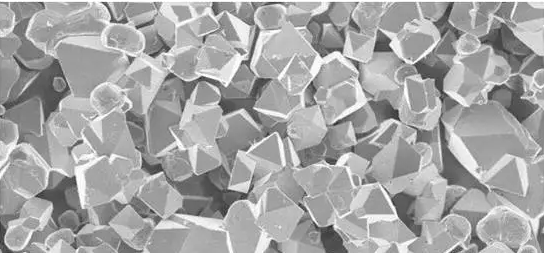

图3钛酸锂负极材料
实验表明，经碳包覆的钛酸锂具有较小的粒径和良好的分散性，表现出更优的电化学性能，主要归因于碳包覆提高了钛酸锂颗粒表面的电子电导率，同时较小的粒径缩短了Li+的扩散路径。
硅基材料
硅作为锂离子电池理想的负极材料，具有如下优点：
1)硅可与锂形成Li4.4Si合金，理论储锂比容量高达4200mAh/g(超过石墨比容量的10倍)；
2)硅的嵌锂电位(0.5V)略高于石墨，在充电时难以形成“锂枝晶”；
3)硅与电解液反应活性低，不会发生有机溶剂的共嵌入现象。
然而，硅电极在充放电过程中会发生循环性能下降和容量衰减，主要有两大原因：
1)硅与锂生成Li4.4Si合金时，体积膨胀高达320%，巨大的体积变化易导致活性物质从集流体中脱落，从而降低与集流体间的电接触，造成电极循环性能迅速下降；
2)电解液中的LiPF6分解产生的微量HF会腐蚀硅，造成了硅电极容量衰减。
为了提高硅电极的电化学性能，通常有如下途径：制备硅纳米材料、合金材料和复合材料。如Ge等采用化学刻蚀法制备了硼掺杂的硅纳米线，在2A/g充放电电流下，循环250周后容量仍可达到2000mAh/g，表现出优异的电化学性能，归因于硅纳米线的锂脱嵌机制能有效缓解循环过程中的体积膨胀。
Liu等通过高能球磨法制备了Si-NiSi-Ni复合物，然后利用HNO3溶解复合物中的Ni单质，得到了多孔结构的Si-NiSi复合物。

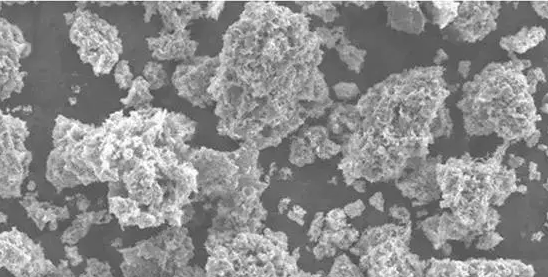

图4硅基负极材料
通过XRD表征可知，体系中存在NiSi合金，其不仅为负极材料提供了可逆容量，还与粒子内部的孔隙协同，缓冲硅在充放电循环过程中的体积膨胀，提高硅电极的循环性能。
Lee等采用酚醛树脂为碳源，在氩气气氛下于700℃高温裂解，制备了核壳型Si/C复合材料，经过10次循环后复合物的可逆容量仍可达1029mAh/g，表明采用Na2CO3在硅表面与酚醛树脂间形成共价键，然后进行高温裂解，可改善硅与裂解碳间的接触，从而提高负极材料的循环性、减小不可逆容量损失。
锡合金
SnCoC是锡合金负极材料中商业化较成功的一类材料，其将Sn、Co、C三种元素在原子水平上均匀混合，并非晶化处理而得，该材料能有效抑制充放电过程中电极材料的体积变化，提高循环寿命。如2011年，日本SONY公司宣布采用Sn系非晶化材料作容量为3.5AH的18650圆柱电池的负极。
单质锡的理论比容量为994mAh/g，能与其他金属Li、Si、Co等形成金属间化合物。如Xue等先采用无电电镀法制备了三维多孔结构的Cu薄膜载体，然后通过表面电沉积在Cu薄膜载体表面负载Sn-Co合金，从而制备了三维多孔结构的Sn-Co合金。
该材料的首次放电比容量为636.3mAh/g，首次库伦效率达到83.1%，70次充放电循环后比容量仍可达到511.0mAh/g。 Wang等以石墨为分散剂，SnO/SiO和金属锂的混合物为反应物，采用高能机械球磨法并经后期热处理，制备了石墨基质中均匀分散的Sn/Si合金，该材料在200次充放电循环后，其可逆容量仍可达574.1mAh/g，性能优于单独的SnO或SiO等负极材料。
锡氧化物
SnO2因具有较高的理论比容量(781mAh/g)而备受关注，然而，其在应用过程中也存在一些问题：首次不可逆容量大、嵌锂时会存在较大的体积效应(体积膨胀250%～300%)、循环过程中容易团聚等。
研究表明，通过制备复合材料，可以有效抑制SnO2颗粒的团聚，同时还能缓解嵌锂时的体积效应，提高SnO2的电化学稳定性。Zhou等通过化学沉积和高温烧结法制备SnO2/石墨复合材料，其在100mA/g的电流密度下，比容量可达450mAh/g以上，在2400mA/g电流密度下，可逆比容量超过230mAh/g，实验表明，石墨作为载体，不仅能将SnO2颗粒分散得更均匀，而且能有效抑制颗粒团聚，提高材料的循环稳定性。
综上所述，近年来，锂离子电池负极材料朝着高比容量、长循环寿命和低成本方向进展。金属基(锡基、硅基)材料在发挥高容量的同时伴随着体积变化，由于金属基合金材料的容量与体积变化成正比，而实际电芯体积不允许发生大的变化(一般小于5%)，所以其在实际应用中的容量发挥受到了较大的限制，解决或改善体积变化效应将成为金属基材料研发的方向。
钛酸锂由于具有体积变化小、循环寿命长和安全性好等显著优势，在电动汽车等大型储能领域有较大的发展潜力，由于其能量密度较低，与高电压正极材料LiMn1.5Ni0.5O4匹配使用，是未来高安全动力电池的发展方向。
碳纳米材料(碳纳米管和石墨烯)具有比表面积、高的导电性、化学稳定性等优点，在新型锂离子电池中具有潜在的应用。然而，碳纳米材料单独作为负极材料存在不可逆容量高、电压滞后等缺点，与其他负极材料复合使用是目前比较实际的选择。
